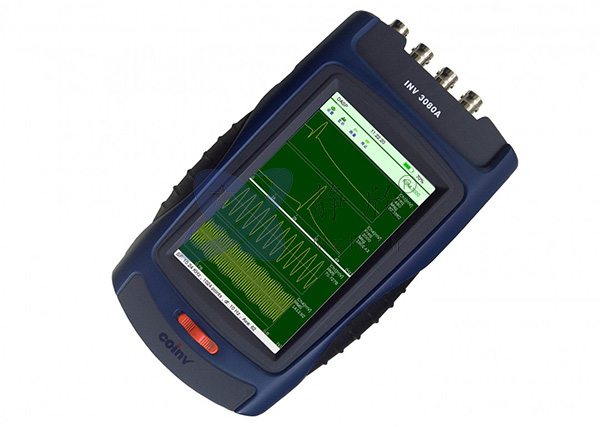

INV3080A

手持式振動測試分析儀

多嵌入式系統設計,FPGA/DSP/ARM三處理器協同工作

高精度振動噪聲測量,24位ΔΣ高精度AD轉換

高性能采樣，51.2KHz每通道，實時波形存儲

高性能轉速測量,內部25MHz高速精準采樣

高性能實時分析能力

工業級設計，現場使用方便快捷

多嵌入式系統設計

三嵌入式處理器高效并行協同工作，發揮最佳性能

FPGA：邏輯控制、全程控調理、雙核采集、時鐘同步等

DSP：實時信號處理，濾波、頻譜、互譜、FRF、指標等

ARM：運行Linux，實現觸屏、電池、存儲、接口等

模擬輸入AI通道技術指標

24位Σ-Δ方式AD，典型動態范圍120dB

4通道模擬輸入

通道耦合方式：電壓AC、電壓DC、IEPE(ICP)

輸入量程：+/- 100mV、1V、10V

采樣頻率：51.2kHz每通道

輸入噪聲：<0.05mVrms @±10V量程 (典型值0.03mVrms)

抗混疊濾波： 256倍過采樣＋數字濾波＋模擬抗混疊濾波器，總衰減陡度超過 -300 dB/oct

通道間串擾：-100dB

輸入阻抗：>1MΩ

轉速輸入Tacho通道技術指標

內部采樣率: 25MHz，支持扭振測量

轉速測量范圍：3～3,000,000 rpm

輸入電壓范圍：-5～+5 VDC

與AI通道同步輸出轉速及相位信號

可對光電傳感器+5V供電，LEMO三芯接頭

通用技術指標

電池：容量12000 mAh，可充電鋰電池

充電：DC12V，配AC220V50Hz輸入的適配器，LEMO兩芯接頭

顯示屏：5英寸LCD高亮觸摸彩色屏，可在太陽光下工作

分辨率：480*800

數據接口：USB2.0

尺寸：202 x 120 x 50 mm (不包括傳感器)

動態測試分析

基本測試分析軟件（示波、采樣、頻譜分析、時域統計、傳遞函數、互譜、自譜、數據管理等功能）；

4Ch波形采樣，時域波形記錄

實時FFT分析，四種自譜形式

兩兩實時互譜分析，相干計算

兩兩實時FRF計算，幅頻、相頻

時域指標，最大/RMS/MSD等

數據管理等功能
