一、樓板浮筑結構做法：

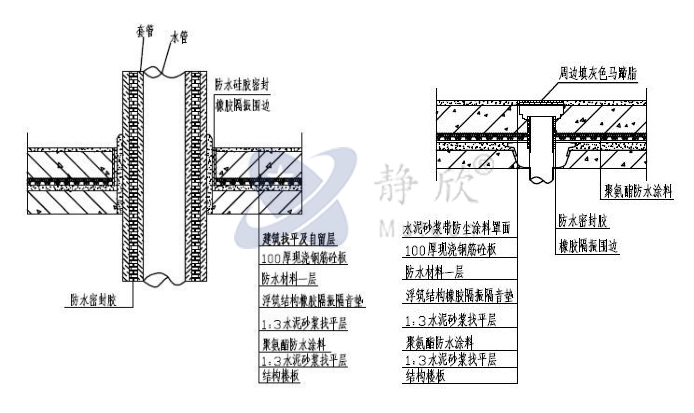

二、管道、地漏穿越浮筑層隔振防水措施圖：

三、產品實樣：

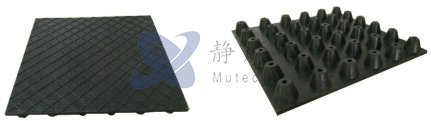

MUTE 型浮筑橡膠隔振隔聲墊主要由天然合成橡膠，中間錦綸尼龍骨架加強層通過高溫硫化模壓而成，下部凸臺設有孔，能起到一定的空氣隔振和阻尼作用，固有頻率較低，隔振隔聲效果較好，主要用于浮筑層和動力設備的隔振隔聲，能最大限度的縮減，隔離建筑物結構上的振動，噪聲的傳遞污染。

產品單塊尺寸為 500*500mm，可大面積組合鋪設，也可根據工程需要任意切割大小， 可耐酸、堿、油、防腐、防霉、防濕、防老化，耐溫范圍-20-90℃，阻尼比 0.08 。

四、浮筑結構隔振隔音安裝鋪設說明：

1、 鋪設地面需平整，尖銳突起和石子等雜物需打掃干凈。

2、 平行鋪設的隔振隔聲墊的接縫處需緊密靠攏，接縫處并用寬度 60mm 的膠帶粘貼。

3、 鋪設后用厚 0.2mm 防水尼龍薄膜完全覆蓋在隔振隔聲墊上，薄膜四周邊緣須高出側向安裝的隔振隔聲墊 100-150mm 左右，以防液態物滲透。

4、 側向周邊（柱）安裝隔振隔聲墊，厚度≥10mm，產品高度根據浮筑臺高度而定，也可將產品切割使用。

5、 浮筑臺全部澆筑后，最好在側向安裝墊上部打上防水硅膠。

6、 點鋪式安裝的先在樓板或地基上按設計圖紙在安裝位置上劃線打格，然后按尺寸將“墊” 布置，“墊”下部用膠粘劑與樓板固定，上部鋪設多層木板和防水薄膜尼龍層（多層木板接縫處需用薄鐵板或薄木板固定好，且其強度須能承受澆筑鋼筋混凝土時的荷載）。 7、若施工時不是一次性澆筑混凝土，應考慮加設結構連接鋼筋于連接位，澆筑混凝土后，需注意濺出部分及時清理。

8、 待混凝土達到保養期后（一般需 10 天左右或根據實際情況）方可將重型設備放置到浮筑地臺上。

9、 浮筑地臺上設備或其他建筑構件不能與其他周邊建筑物等有直接剛性接觸，以防振動傳遞。

五、安裝實例：
